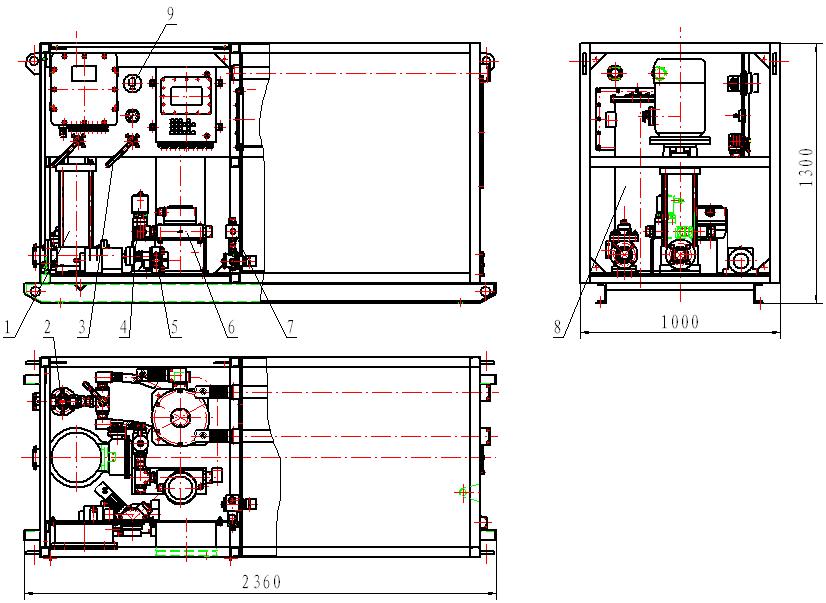

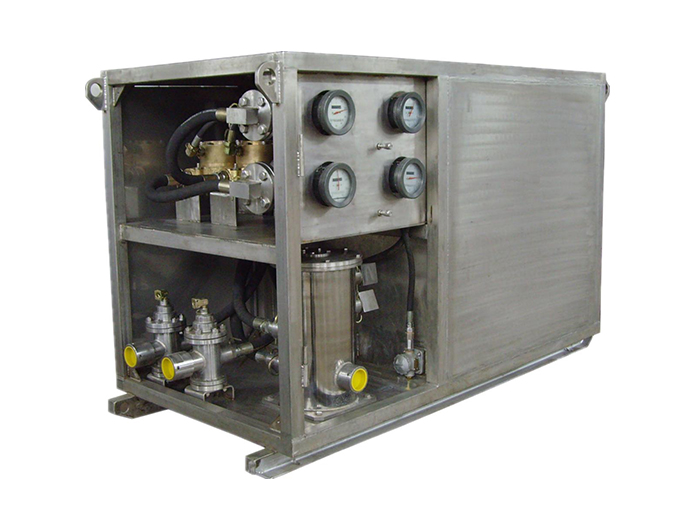

該乳化液自動配比裝置主要由：1 增壓泵、2 進水管路、3 手動切換手柄、4 開關電磁閥、5 風動加油裝置、6、自吸式配比混液器、7 比例流量閥、8 乳化油箱、9 濃度傳感器。

工作原理

該P(yáng)ZR12/1.2型礦用乳化液自動配比裝置通過底座固定。自動配比的進水與水箱相連，由增壓泵提供動力；自動配比進油管路與乳化油箱相連，由自吸式混液器提供動力。進水管路裝有開關電磁閥，控制進水，進油管路裝有比例流量閥自動調節乳化油流量，進而獲得配比的乳化液濃度。進水和進油通過自吸式混液器進行充分混合，配出的乳化液由出口流入乳化液箱。

在工作過程中，系統將根據乳化液箱乳化液的液位自動控制配比過程進行，利用乳化液濃度傳感器監測乳化液濃度，打開進水開關電磁閥開始進水，自吸式混液器以水流作為動力，采用PID控制算法，基于濃度傳感器信號，自動控制比例流量閥的開口大小，實現乳化油進油流量控制，達到乳化液濃度準確配比。

結構特點

可根據設定實現自動配比并實時顯示乳化液配比濃度和乳化液溫度，可實現在線監測。材質為不銹鋼。顯示器采用7寸彩色屏幕，全中文圖形化操作界面和，防爆鍵盤實現更好的人機交互，可實時顯示乳化液濃度、工作狀態動態模擬顯示，對乳化液濃度、溫度、液位等觀察更直觀方便。參數可根據需要進行設置調整，同時具有對乳化液液位上、下限，乳化液濃度上、下限，乳化液溫度等進行報警。

操作介紹

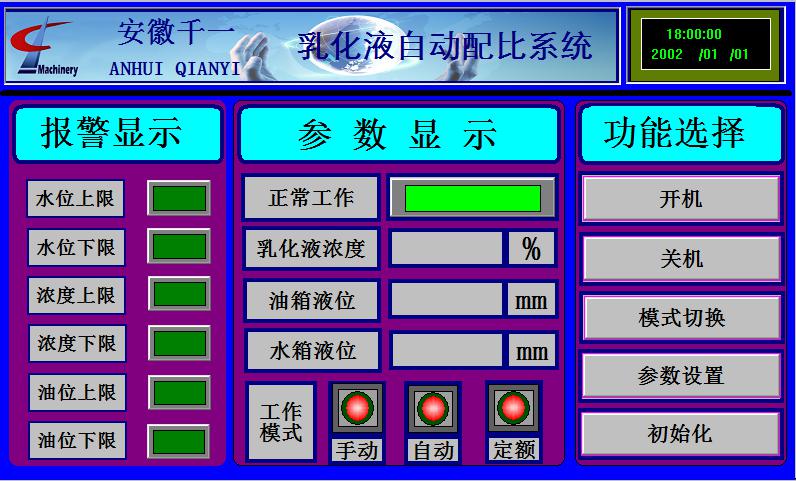

在操作主界面中可完成礦用乳化液自動配比裝置的設置與顯示，主界面主要分為“報警顯示”、“參數顯示”、“功能選擇”三個區域。在參數設置界面中主要完成相關參數的設置功能。在“功能選擇”區域還有關機、模式切換、初始化按鈕。其中關機用來停止礦用乳化液自動配比系統；模式切換將切換自動配液和手動配液的工作方式；初始化將實現對系統相關參數的默認值初始化。

 在“參數顯示”區域，當在“功能選擇”區域按下開機按鈕，“參數顯示”區域的正常工作顯示綠色，同時實時顯示乳化液箱的乳化液濃度、乳化液液位、油箱油位。顯示當前控制系統的工作模式，本系統共具有兩種模式，手動和自動。當前控制系統處于的控制模式會顯示為綠色，通過“功能選擇”區域的模式切換按鈕，可以切換控制系統的工作狀態。
